孔用U型圈DUP的公制溝槽尺寸及技術參數
來源：東莞市東晟密封件科技有限公司 - tjmxbz.com.cn更新時間：2015-06-11
|
孔用U型圈 U-Cup For Piston - DUP |
孔用U型圈DUP的公制溝槽尺寸及技術參數
一、標準產品-技術參數
溫度Temperature:≤40 MPa
壓力Pressure:-35…+80 ℃
速度Sliding speed:≤0.5 m/s
介質Medium:液壓油、阻燃油、水、氣
材料Material:PU(Shore90-95A)
二、設計標準或互換件:
設計選用時可參考
Trelleborg公司PUA系列
Parker公司B7系列
DZ公司的D-1系列標準
三、工作環境：
工作壓力 Pressure：160bar/250bar/400bar
最大擠出間隙 Max Gap E：E≤0.6mm/E≤0.5mm/E≤0.4mm

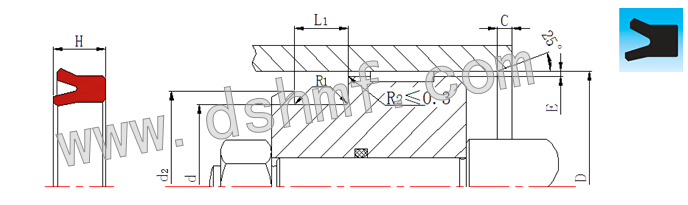

公制溝槽尺寸
缸徑 D H9
溝槽底徑 d h9
槽寬 L1+0.2
H
R1≤
C≥
50~100
D-10
5.5
5
0.2
3
50~150
D-10
8
7
0.2
3
20~50
D-10
9
8
0.2
3
30~100
D-10
11
10
0.2
3
20~150
D-15
11
10
0.4
3.5
50~100
D-20
11
10
0.8
6.5
50~100
D-10
13
12
0.2
3
50~150
D-15
13
12
0.4
3.5
20~200
D-20
13
12
0.8
6.5
50~150
D-10
15
14
0.2
3
50~200
D-20
15
14
0.8
6.5
50~200
D-20
16
15
0.8
6.5
標準:缸徑 D=100mm ； 溝槽底徑 d=80 ；產品高度 H=12
