結構類型

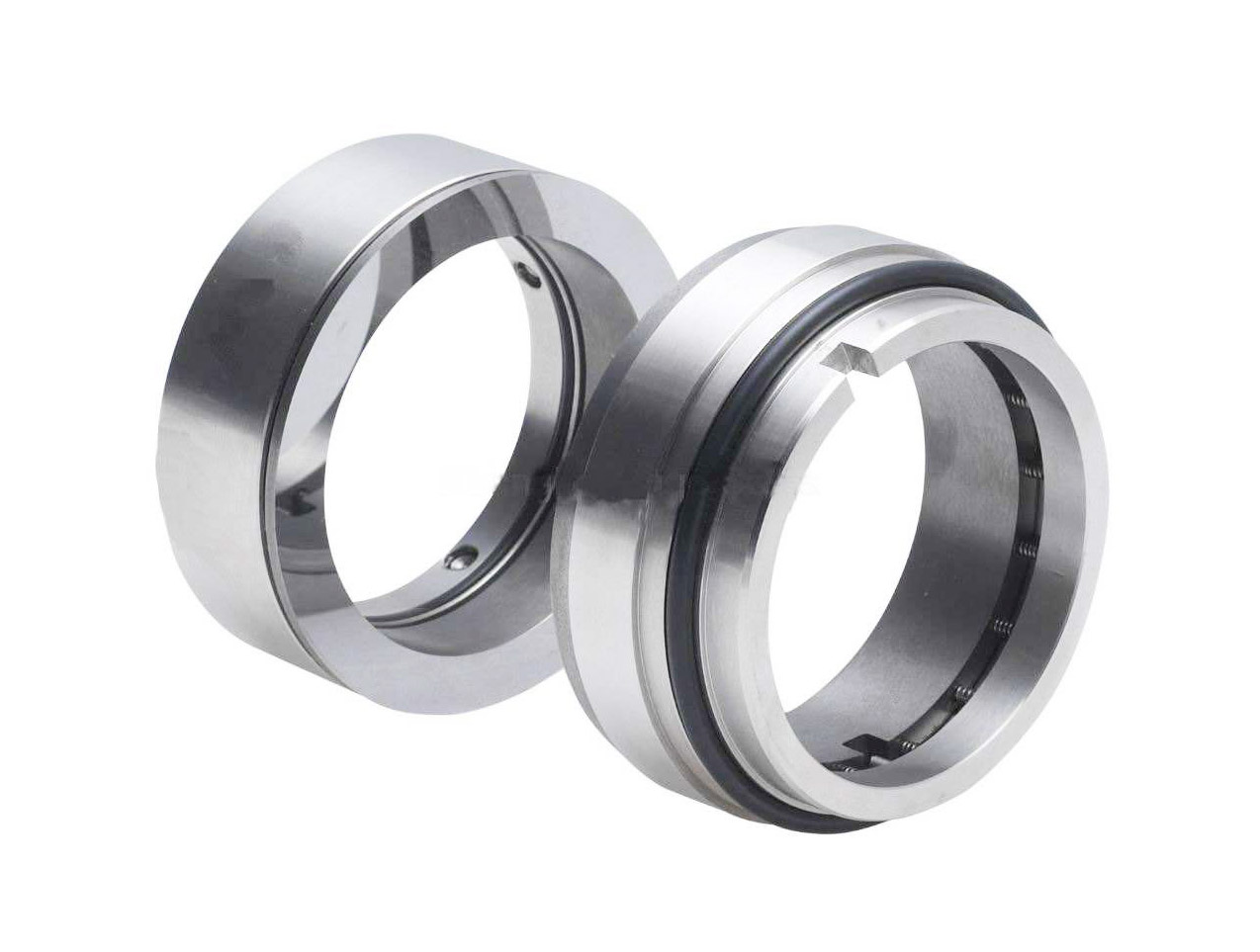

螺旋雙向旋轉的氣膜密封圈

圖例

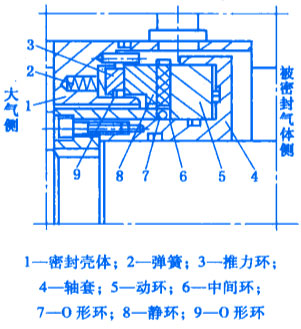

機械非接觸式氣膜密封圈之螺旋槽雙向旋轉的氣膜密封圈的結構圖

特點及應用

機械非接觸式氣膜密封圈之螺旋槽雙向旋轉的氣膜密封圈的結構更適合壓縮機主機為雙向旋轉的螺旋單端面氣膜密封圈，根據密封圈端面布置的形式，如雙端面密封圈、串聯密封圈件，都可以設計成雙向旋轉形式的氣膜密封圈件。

密封圈端面開有螺旋槽的密封圈結構氣膜剛度大，摩擦力小，發熱量小，但僅適用于一個方向的運轉，改變旋轉方向會引起密封圈的損壞。螺旋槽雙向旋轉氣膜密封圈則會解決了這個問題的存在，它可以在二個方向全速條件下運轉。

而螺旋槽雙向旋轉氣膜密封圈是在靜環8和動環5端面上分別開有螺旋槽，且在二密封圈端面用一個三圍制成的中間環6隔開。根據旋轉方向不同，密封圈端面間隙可以在靜環一側建立，此時動環端面上螺旋槽方向不適合打開密封圈端面，它與中間環有很大的摩擦力，動環將帶動中間環起轉動，并與靜環端面螺旋槽形成氣膜密封圈。相反，密封圈端面間隙也可以在動環上建立，此時中間環便與靜環對靜止，與動環端面之間形成氣膜密封圈。

氣膜密封圈在靜止?fàn)顟B(tài)時，動環與靜環均與中間環接觸，并在各自端面上形成密封圈。動環軸向固定在軸套4上。
