機械氣膜的“帶中間迷宮密封件”結構都有什么特點呢？
來源：廣東東晟密封科技有限公司 - tjmxbz.com.cn更新時間：2018-06-20
機械密封件中的非接觸式氣膜密封件，其實的結構類型多種多樣。東晟密封件告訴您氣膜密封件的結構類型分類有單端面密封件件、雙端面密封件、串聯氣膜密封件、三端面串聯干氣（膜）密封件、帶中間迷宮式密封件的串聯氣膜密封件、螺旋槽雙向旋轉氣膜密封件件等常見的油封機械非接觸式氣膜密封件的結構類型分類。今天主要為大家介紹一下關于油封機械氣膜密封件中的串聯密封件件是結構特點是什么？
機械非接觸式氣膜密封件之帶中間迷宮密封件氣膜密封件的結構特點：
|
結構類型 |
帶中間迷宮密封件的氣膜密封件 |
|
圖例 |

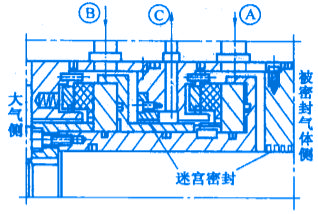

機械非接觸式氣膜密封件之帶中間迷宮密封件的氣膜密封件的結構圖 |
|
特點及應用 |
機械非接觸式氣膜密封件之帶中間迷宮密封件的氣膜密封件的結構，它是在串聯氣膜密封件中的二個密封件端面之間裝設了一個迷宮密封件件，這是用于工藝氣體不允許泄漏到大氣之用的，也不允許緩沖氣泄漏到被密封件氣體中的工作環境場合中，例如氫氣、天然氣、乙烯、丙烯壓縮機設備中。 這種密封件結構形式中的被密封件氣體側的密封件承擔全部壓力差，而被密封件氣體由A口引入，經密封件端面外徑一側向內徑一側泄漏的氣體由管口C排遣到火炬中。如果被密封件氣體比較臟的話，密封件前側應該裝設一個迷宮密封件件。而被密封件氣體經過濾之后由管口A進入密封件腔內，沖洗密封件端面。大氣側密封件采用緩沖氣經管口B引入密封件腔，沖洗密封件端面。從密封件端面泄漏的緩沖氣匯同泄漏的工藝氣體一起由管口C排至火炬中。緩沖氣的壓力應該保持通過迷宮密封件的到火炬的氣量是穩定的狀態。 |
以上就是關于非接觸式氣膜密封件之帶中間迷宮密封件的氣膜密封件結構特點的全部內容了！下期我們繼續為大家介紹關于非接觸式氣膜密封件之螺旋槽雙向旋轉氣膜密封件結構特點的內容。感謝點擊！
