星型組合密封圈的型號規格表 | 型號規格
來源：東莞市東晟密封件科技有限公司 - tjmxbz.com.cn更新時間：2015-06-01
|
星型組合 Piston Seals - DAQ |
星型組合密封圈的型號規格表 | 型號規格
型號
規格
型號
規格
訂貨號
孔徑
D H9
槽底徑
d h9
槽寬
L +0.2
訂貨號
孔徑
D H9
槽底徑
d h9
槽寬
L +0.2
DAQ0160
16
5
4.2
DAQ1100L
110
94.5
6.3
DAQ0180
18
7
4.2
DAQ1100
110
89
8.1
DAQ0200
20
9
4.2
DAQ1150L
115
99.5
6.3
DAQ0220
22
11
4.2
DAQ1150
115
94
8.1
DAQ0250
25
14
4.2
DAQ1200L
120
104.5
6.3
DAQ0280
28
17
4.2
DAQ1200
120
99
8.1
DAQ0300
30
19
4.2
DAQ1250L
125
109.5
6.3
DAQ0320
32
21
4.2
DAQ1250
125
104
8.1
DAQ0350
35
24
4.2
DAQ1300L
130
114.5
6.3
DAQ0400L
40
29
4.2
DAQ1300
130
109
8.1
DAQ0420L
42
31
4.2
DAQ1350
135
110.5
8.1
DAQ0450L
45
34
4.2
DAQ1400
140
115.5
8.1
DAQ0480L
48
37
4.2
DAQ1500
150
125.5
8.1
DAQ0500L
50
39
4.2
DAQ1600
160
135.5
8.1
DAQ0500
50
34.5
6.3
DAQ1700
170
145.5
8.1
DAQ0520L
52
41
4.2
DAQ1800
180
155.5
8.1
DAQ0550L
55
44
4.2
DAQ1900
190
165.5
8.1
DAQ0600L
60
49
4.2
DAQ2000
200
175.5
8.1
DAQ0630L
63
52
4.2
DAQ2100
210
185.5
8.1
DAQ0630
63
47.5
6.3
DAQ2200
220
195.5
8.1
DAQ0650L
65
54
4.2
DAQ2300
230
205.5
8.1
DAQ0700L
70
59
4.2
DAQ2400
240
215.5
8.1
DAQ0700
70
54.5
6.3
DAQ2500
250
225.5
8.1
DAQ0750L
75
64
4.2
DAQ2800
280
252
9.5
DAQ0800L
80
64.5
6.3
DAQ3000
300
272
9.5
DAQ0800
80
59
8.1
DAQ3100
310
282
9.5
DAQ0850L
85
69.5
6.3
DAQ3200
320
292
9.5
DAQ0850
85
64
8.1
DAQ3500
350
322
9.5
DAQ0900L
90
74.5
6.3
DAQ4000
400
372
9.5
DAQ0900
90
69
8.1
DAQ4200
420
392
9.5
DAQ0950L
95
79.5
6.3
DAQ4500
450
422
9.5
DAQ0950
95
74
8.1
DAQ4600
460
432
9.5
DAQ1000L
100
84.5
6.3
DAQ4800
480
445
11.5
DAQ1000
100
79
8.1
DAQ5000
500
465
11.5
DAQ1050L
105
89.5
6.3
DAQ6000
600
565
11.5
DAQ1050
105
84
8.1
DAQ7000
700
665
11.5

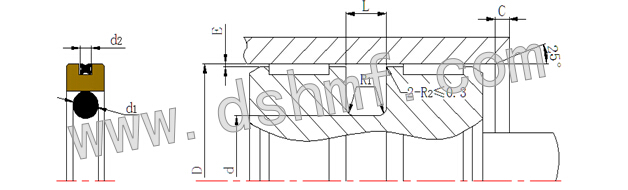

公制溝槽尺寸
缸徑D H9
溝槽底徑d h9
槽寬L +0.2
O型圈線徑
d1
星型圈線徑
d2
R1
C≥
16~39
D-11
4.2
3.55
1.78
1.0
4
40~79
D-15.5
6.3
5.3
1.78
1.3
4
80~132
D-21
8.1
7
2.62
1.8
6
133~252
D-24.5
8.1
7
2.62
1.8
6
253~462
D-28
9.5
8.4
3.53
2.5
7.5
463~700
D-35
11.5
10
5.33
3.0
8
