階梯組合封o型密封圈規格型號表 | 型號規格

來源：東莞市東晟密封件科技有限公司 - tjmxbz.com.cn更新時間：2015-05-11

      階梯組合封o型圈 Slide Ring for Rod - DSW
階梯組合封o型密封圈規格型號表型號規格

訂貨號
Order Number 		軸徑
d h9 		槽底徑
D H9 		槽寬
L +0.2 		訂貨號
Order Number 		軸徑
d h9 		槽底徑
D H9 		槽寬
L +0.2
DSW0100 10 18 3.2 DSW1400 140 155 6.8
DSW0120 12 20 3.2 DSW1450 145 160 6.8
DSW0140 14 22 3.2 DSW1500 150 165 6.8
DSW0160 16 24 3.2 DSW1550 155 170 6.8
DSW0180 18 26 3.2 DSW1600 160 175 6.8
DSW0200 20 28 3.2 DSW1650 165 180 6.8
DSW0250 25 33 3.2 DSW1700 170 185 6.8
DSW0280 28 36 3.2 DSW1750 175 190 6.8
DSW0300 30 40 4.2 DSW1800 180 200 8.1
DSW0320 32 42 4.2 DSW1850 185 205 8.1
DSW0350 35 45 4.2 DSW1900 190 210 8.1
DSW0400 40 50 4.2 DSW1950 195 215 8.1
DSW0450 45 55 4.2 DSW2000 200 220 8.1
DSW0500 50 60 4.2 DSW2100 210 230 8.1
DSW0500H 50 65 6.8 DSW2150 215 235 8.1
DSW0530 53 63 4.2 DSW2200 220 240 8.1
DSW0550 55 65 4.2 DSW2300 230 250 8.1
DSW0550H 55 70 6.8 DSW2350 235 255 8.1
DSW0600 60 70 4.2 DSW2400 240 260 8.1
DSW0600H 60 75 6.8 DSW2450 245 265 8.1
DSW0630 63 73 4.2 DSW2500 250 270 8.1
DSW0650 65 75 4.2 DSW2550 255 275 8.1
DSW0650H 65 80 6.8 DSW2600 260 280 8.1
DSW0670 67 77 4.2 DSW2650 265 285 8.1
DSW0700 70 80 4.2 DSW2700 270 290 8.1
DSW0700H 70 85 6.8 DSW2750 275 295 8.1
DSW0750 75 85 4.2 DSW2800 280 300 8.1
DSW0750H 75 90 6.8 DSW2850 285 310 9.5
DSW0800 80 90 4.2 DSW2900 290 315 9.5
DSW0800H 80 95 6.8 DSW2950 295 320 9.5
DSW0850 85 100 6.8 DSW3000 300 325 9.5
DSW0900 90 105 6.8 DSW3100 310 335 9.5
DSW0950 95 110 6.8 DSW3200 320 345 9.5
DSW1000 100 115 6.8 DSW3300 330 355 9.5
DSW1060 106 121 6.8 DSW3400 340 365 9.5
DSW1100 110 125 6.8 DSW3500 350 375 9.5
DSW1150 115 130 6.8 DSW3600 360 385 9.5
DSW1200 120 135 6.8 DSW3700 370 395 9.5
DSW1250 125 140 6.8 DSW3800 380 405 9.5
DSW1300 130 145 6.8 DSW3900 390 415 9.5
DSW1350 135 150 6.8 DSW4000 400 425 9.5

東晟密封件量身訂制

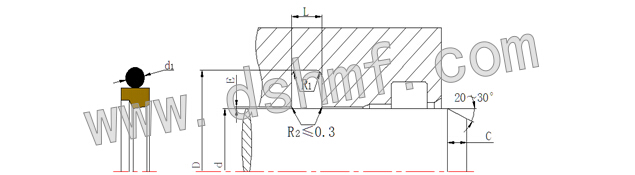

Installation Dimension table based on Metric Size
公制溝槽尺寸
軸徑d h9 溝槽底徑D H9 槽寬L +0.2 0型圈線徑d1 C≥ R1≤
10~28 d+8 3.2 2.65 2 0.4
30~80 d+10 4.2 3.55 3 0.8
50~180 d+15 6.8 5.7 5 1.2
180~280 d+20 8.1 7 7.5 1.6
280~400 d+25 9.5 8.6 7.5 1.6
