您當前的位置：首頁 -> 產品中心

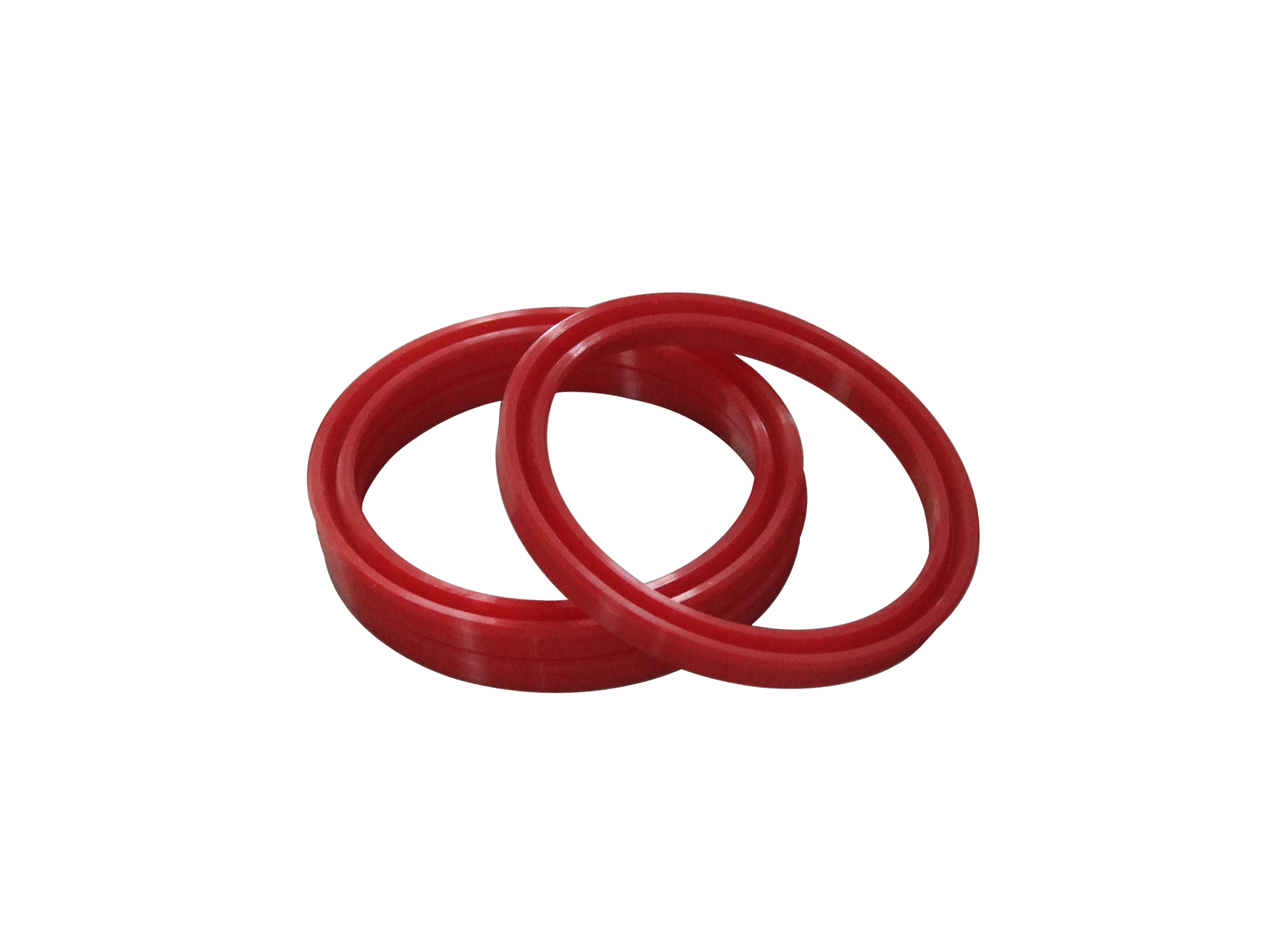

小截面帶擋圈U型圈DUB
- 代碼：DUB
- 壓力≤(MPa)：40
- 速度≤(m/s)：0.5
- 溫度℃：-30/+80
- 材料：PU
- 介質：液壓油、阻燃液、水、氣
- 應用：移動式液壓設備,伸縮缸,工業液壓
- 訂購熱線：400-0087-996
產品詳情
|
-軸用密封圈 小截面帶擋圈U型密封圈DUB |
 |
| 適用范圍Application Range | |||||||
| 型式代號TYPE | 圖例DWG |
壓力Pressure (MPa) |
溫度Temperature(℃) | 速度Sliding speed (m/s) |
特征 Features |
介質 Medium |
標準或互換Standard or can fit the groove |
| DUI |
|
40 | -30/+80 | 0.5 |
標準設計 內唇較短利于吸震 |
液壓油、阻燃 油、水、氣 |
GB/T10708.1 RU0 IDI |
| DUR |
|
40 | -30/+80 | 0.5 |
重載設計 雙唇 |
ISO 5597/1 RU3 |
|
| DUC |
|
40 | -30/+80 | 0.5 |
重載設計 雙唇帶支承環 |
ISO 5597/1 RU3B |
|
| DUA |
|
40 | -30/+80 | 0.5 |
小截面設計 |
ISO 5597/1 RU1 ISI |
|
| DUZ |
|
40 | -30/+80 | 0.5 |
小截面設計 雙唇 |
ISO 5597/1 RU2 |
|
| DUB |
|
50 | -30/+80 | 0.5 |
小截面設計 雙唇帶支承環 |
ISO 5597/1 RU2B |
|
| DUL |
|
40 | -30/+80 | 0.5 |
具有回流設計 |
ISO 5597/1 RLS/RLM | |
| DUS |
|
25 | -30/+80 | 0.5 |
與斯特封有 同樣的溝槽設計 尺寸表參看DSJ斯特封 |
ISO 7425/2 GB/T15242.3 RU6 |
|
| 材料Material | |
| 密封環Seal | 支承環Back-UP Ring |
| PU | POM/PTFE/PA |
| 工作壓力 Pressure | 160bar | 250bar | 400bar |
| 擠出間隙 Max Gap E | E≤0.6mm | E≤0.4mm | E≤0.3mm |
|
訂貨范例 Order Example for standard version: 軸徑 Rod Diameter d=100mm 溝槽底徑 Groove Diameter D=120mm 密封件高度 Seal Width H=12mm Type DUR 訂貨號 Order Code: DUR 100*120*12 |
|
Installation Dimension table based on Metric Size
公制溝槽尺寸
|
| 桿徑d h9 | 溝槽底徑D H10 | 槽寬L+0.2 | H | C≥ |
| 20~50 | d+8 | 6.3 | 5.7 | 3 |
| 20~50 | d+10 | 6.3 | 5.7 | 3.5 |
| 20~100 | d+8 | 7 | 6 | 3 |
| 20~150 | d+8 | 7.5 | 6.5 | 3 |
| 20~150 | d+10 | 7.5 | 6.5 | 3.5 |
| 20~100 | d+10 | 8 | 7.2 | 3 |
| 20~150 | d+10 | 8 | 7.2 | 3.5 |
| 20~150 | d+8 | 8.5 | 7.5 | 3 |
| 20~150 | d+10 | 8.5 | 7.5 | 3.5 |
| 20~200 | d+8 | 9 | 8 | 3 |
| 20~50 | d+10 | 9 | 8 | 3.5 |
| 20~100 | d+8 | 10 | 9 | 3 |
| 20~100 | d+10 | 10 | 9 | 3.5 |
| 20~100 | d13 | 10.5 | 9.5 | 5 |
| 20~200 | d+10 | 11 | 10 | 3.5 |
| 20~150 | d+15 | 11 | 10 | 5 |
| 20~200 | d+8 | 12.5 | 11.5 | 3 |
| 20~200 | d+10 | 12.5 | 11.5 | 3.5 |
| 20~200 | d+15 | 12.5 | 11.5 | 5 |
| 20~200 | d+10 | 13 | 12 | 3.5 |
| 50~200 | d+15 | 13 | 12 | 5 |
| 20~250 | d+20 | 13 | 12 | 6.5 |
| 20~150 | d+20 | 14.5 | 13.5 | 6.5 |
| 50~200 | d+10 | 15 | 14.3 | 3.5 |
| 50~250 | d+20 | 16 | 15 | 6.5 |
| 100~300 | d+25 | 16 | 15 | 7 |
| 100~300 | d+30 | 19 | 18 | 7 |
| 100~300 | d+25 | 20 | 19 | 7 |
密封件
| 密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
