液壓密封件中的三種氣膜密封件結構特點
來源:廣東東晟密封科技有限公司 - tjmxbz.com.cn更新時間:2016-08-15
以石油化工及煉油廠為例,來介紹一下典型的易汽化介質泵用液壓密封件都有什么特點。東晟密封件告訴您有許多泵是在接近介質沸點下工作的,如輕烴泵、液化氣泵、液氨泵、熱水泵等液壓密封件用泵。
橡膠雙端面壓縮機氣膜液壓密封件的結構都有什么特點?
橡膠機械雙端面氣膜液壓密封件的結構圖
橡膠機械雙端面氣膜液壓密封件的結構圖(圖1),當沒有火炬但具有可以提供合適壓力的阻塞氣體時。此橡膠機械雙端面氣膜液壓密封件的結構就是一種有效地防止介質氣體就會跑到周?chē)沫h(huán)境中去的密封結構。 它包括供給阻塞氣體,在二道密封之間通過接口B加一個比介質壓力要高的阻塞氣體。阻塞氣體一部分就會泄漏到大氣中,而另一部分就會泄漏到介質中去了。
橡膠雙端面氣膜液壓密封件的結構形式的密封相當于面對面布置的二套單端面橡膠密封件,一樣的道理,此類型結構的密封件更適用于允許少量氣體進入機內但不允許工藝氣體進入環境的危險性,工藝流程氣體壓縮機設備,例如工藝氣比較臟、壓力不穩定、壓縮機入口壓力比較低等的介質工況的機械設備中應用。
橡膠串聯式氣膜液壓密封件的結構都有什么特點?

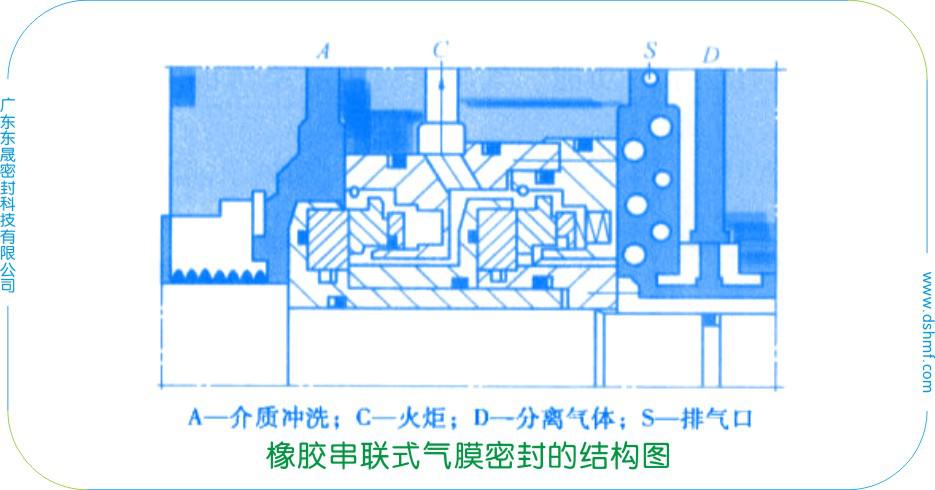

橡膠串聯式氣膜液壓密封件的結構圖
橡膠串聯式氣膜液壓密封件的結構圖可以參考圖1為準,此類型的密封結構是一種操作可靠性較高的氣膜液壓密封件結構哦。作為工藝氣體輸送領域的標準密封結構之一,橡膠串聯式氣膜液壓密封件的結構設計簡單具僅需要一個相當簡單的氣體輔助系統。
在橡膠串聯式氣膜液壓密封件的結構中,有二個單獨的非接觸式橡膠機械密封被前后放置形成二級密封。介質側密封(主要的密封件)和大氣側密封(二密封或稱副密封)能夠承受全部壓力差。在一般的操作中,介質側的密封承受了全部壓差。介質側密封和大氣側密封之間的泄漏可以通過(圖1所所示C接口)接口“C”引到火炬口中。而大氣側密封所承受的壓力與火炬壓力是相同的,因此介質為安全密封,保證介質不會泄漏到大氣中。#孫大圣形狀山體#
機械非接觸式氣膜液壓密封件之“單端面”都有什么特點呢?
機械非接觸式氣膜液壓密封件之單端面氣膜液壓密封件的結構特點:

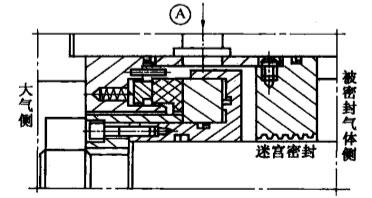

機械非接觸式氣膜液壓密封件之單端面氣膜液壓密封件的結構圖
這類型的密封結構更適合使用在被密封氣體可以泄漏到大氣而不會引起任何的工作環境中,比如說空氣式壓縮機設備、氮?dú)馐綁嚎s機設備及二氧化碳式壓縮機設備中。
當被密封氣體比較臟的時候,應該采用(圖1)中所示的迷宮密封。由壓縮機出口引出高壓被密封經過濾器后得到清潔的氣體作為“密封氣”,直接進入管口A中,其壓力稍高于被密封氣體,導致密封腔內的氣體向被密封氣體方向流動,防止臟東西的被密封氣體進入密封腔內,而部分“密封氣”通過密封端面的間隙漏到大氣中。
以上就是關于非接觸式氣膜液壓密封件之單端面氣膜液壓密封件結構特點的全部?jī)?nèi)容了!下期我們繼續為大家介紹關于非接觸式氣膜液壓密封件之雙端面氣膜液壓密封件結構特點的內容。感謝點擊!
