活塞桿密封圈5種結構特點及使用工況參數-百科知識

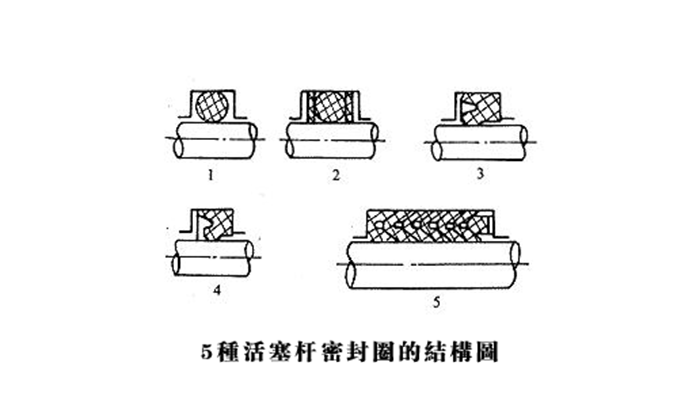

5種活塞桿密封圈的結構圖2

活塞桿用密封圈結構與密封圈是往復運動執行機構中的關鍵零部件。東晟密封圈告訴您它不僅關系到泄漏問題，而且還將影響到整個機器設備的性能與壽命。

常用活塞桿用密封圈結構與密封圈如圖1所示，密封圈材質與使用條件見表1。

表1　5種活塞桿密封圈材質與使用條件

序號	密封圈類型	活塞桿密封圈使用條件
序號	密封圈類型	材質	工作溫度/℃	允許速度/m . s-1	工作壓力/MPa
1	O形密封圈	氯丁	-30°～+110°	≤0.5	≤5
		丁睛	-40°～+110°	≤0.5	≤5
		氟橡膠	-40°～+200°	≤0.5	≤5
2	O+檔圈	氟橡膠	-40°～+200°	≤0.5	≤35
3	Y形密封圈	聚胺脂	-40°～+80°	≤0.5	≤16
3	Y形密封圈	丁睛+纖維	-35°～+100°	≤1	≤20
4	YX形密封圈	聚胺脂	-40°～+80°	≤0.5	≤16
4	YX形密封圈	丁睛+纖維	-35°～+100°	≤1	≤31.5
5	V形密封圈	丁睛+纖維	-35°～+100°	≤1	≤40
以上工況使用參數是由東晟密封件提供參考，請按實際工況為準！

由表1可以看出，常用的桿用密封結構與活塞桿密封圈其允許運動速度都比較低，因此廣泛用于運動速度要求不高的場合，如工程機械、冶金設備及輕工、農業機械的液壓設備中。
