第三種活塞鼓形密封圈的結構特點?
來源:廣東東晟密封科技有限公司 - tjmxbz.com.cn更新時間:2017-12-06
鼓形密封圈(Drum type seal ring)又叫活塞密封圈,東晟密封件告訴您它是為單向和雙向工作的活塞而設計的一類密封圈。密封圈的截面、襯套或擋環的結構與活塞的設計是有很大關聯的。由于有各種性能的要求不同,所以鼓形密封圈的結構也不可能是一致的。因鼓形密封圈截面結構有很多類形,我將歸納成三種類形來簡單的講述,其結構的特點。今天小編講第三種活塞專用鼓形密封圈的截面結構都有什么特點吧!

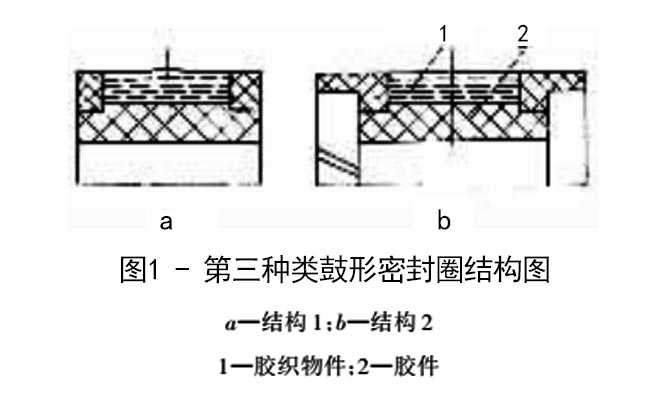

圖1 - 第三種類鼓形密封圈結構圖
那么,第三種活塞鼓形密封圈(圖1就是第三種類鼓形密封圈結構圖)的結構都有什以特點呢?我要一樣的話,其密封效果上與第二種基本相似,結構的區別其夾織物膠層的層的數比第二種類要多,而且密封圈所配用的支承密封環是切口的。這種設計可以說將密封件很容易的裝配到活塞上的,甚至可隨活塞固定到活塞桿上。這種密封結構適宜于淺的簡單結構的泛塞頭。
活塞鼓形密封圈主要是靠截面的壓縮來保證其初始的密封的。為了確保密封圈有一定的壓力縮量,要求密封唇部截面設計有一定的過盈量。過盈量的大小,將對密封圈的使用壽命和性能有很大的關系。密封唇截面預壓縮率范圍,一般都會在10%-18%較為適宜的。
